Ohjaimen integroinnin tuottamat edut:

  • Erittäin kompakti rakenne integroidusta ohjaimesta huolimatta
  • Helppo asennus ja huoltovapaa
  • Ohjelmisto helpottaa asennusta
  • Säädettävä iskunpituus
  • Sisäinen lämpösuoja
  • RS485-pohjainen MODBUS-RTU -järjestelmä
  • Säädettävä käynnistysramppi
  • Säädettävä pysäytysramppi
  • Plug & Play -ratkaisu iConnect-Boxilla
  • Suojausluokka IP66 (standard), IP68, IP69K, ATEX
  • Käyttölämpötila -20°C - +70°C


  • Integroidusta ohjauksesta on saatavilla kuusi versiota.
  • Kaikissa on yksi RS485-pohjainen MODBUS-RTU-järjestelmä:

  • SDB (SINGLE DIRECTION BASIC)
    Yksinkertainen säädin liikuttaa karamoottoria ylös ja alas. Yhdessä iConnect-Boxin kanssa siitä kehittyy plug and play -ratkaisu. Kytke vain virtalähde ja käytä.

  • SDH (SINGLE DIRECTION HALL)
    SDB-ohjaimeen verrattuna tämä ohjain lähettää myös Hall-signaalin

  • SDP (SINGLE DIRECTION POSITION)
    Tämä ohjain lähettää myös analogisen asentosignaalin (0V-5V tai 0V-10V)

  • SPP (SINGLE POSITION POSITION)
    Tällä säätimellä voidaan ohjata tiettyä asentoa analogisella jännitesignaalilla

  • SBS (SINGLE BUS STATUS)
    Tätä säädintä ohjataan kokonaan Modbus-RTU RS485:n kautta

  • MDO (MULTIPLE DIRECTION OVERRIDE)
    Tällä ohjaimella voidaan helposti käyttää jopa 8 aktuaattoria synkronisesti


OMINAISUUDET:

  • Isku: 50, 100, 150, 200, 250, 300, 350, 400, 500 ja 750 mm (muut pituudet pyydettäessä)
  • Materiaalit:
    Moottori ja karamoottorin putki ovat jauhemaalattua tai ruostumatonta terästä.
    Männänvarsi on ruostumatonta terästä.
  • Suojausluokka: IP66 (standardi), ankara ympäristö (IP68 ja IP69 mukaan)
  • Lämpötila:
    Käyttö: -20ºC - +70ºC
    Varastointi: -40ºC - +70ºC
  • Kaapeli: Johdot: 2 x AWG16 + 6 x AWG 26, Ø = 6,8 mm, musta vaippa, Molex Mini-Fit Jr. 8 pin tai vastaava
  • Max. staattinen kuormitus/itselukittuva voima: 16800N, riippuen työntösovelluksien iskunpituudesta
  • Toiminta-aika: 2 minuuttia käytössä, jota seuraa 18 minuutin lepo



NOPEUS JA VOIMA

24 VDC (28 VDC) - Virta maksimikuormalla: CF = 8A , G = 7A , H = 4,5A

Välityssuhde    C    D    E    F    G    H
Voima (dyn. työntö ja veto) [N]    500    1750    2200    3100    4500    4500
Nopeus maksimikuormalla [mm/s]    70 20 17 12 6 4

Max. kuormitus rajoitettu iskunpituudelle >400mm: 2000N



12VDC (14VDC)- Virta maksimikuormalla: CF =  16A , G =  14A , H =  9A

Välityssuhde       D E F G H
Voima (dyn. työntö ja veto) [N]            1400    1700    2400    4500    4500
Nopeus maksimikuormalla [mm/s]        14 10 6 3 3,5

Max. kuormitus rajoitettu iskunpituudelle >400mm: 2000N

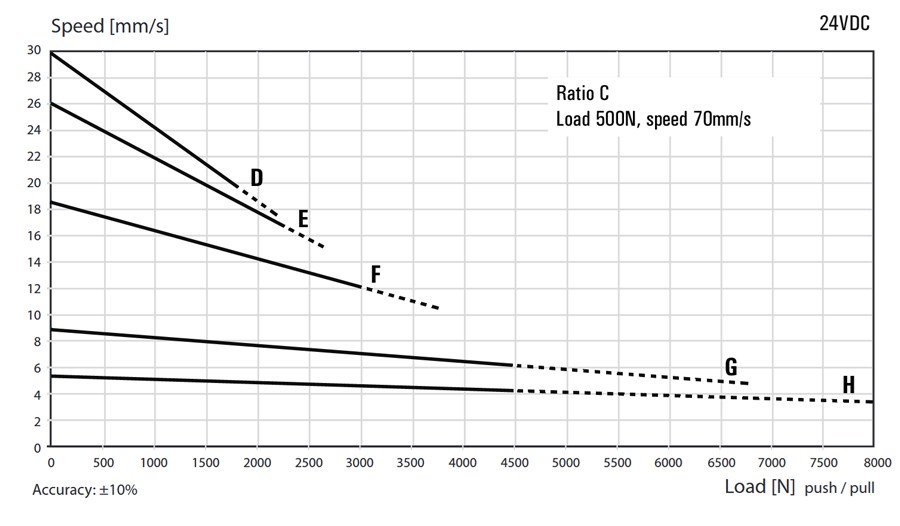

NOPEUS/VOIMA (24 VDC)

Nopeus voima 24 i50

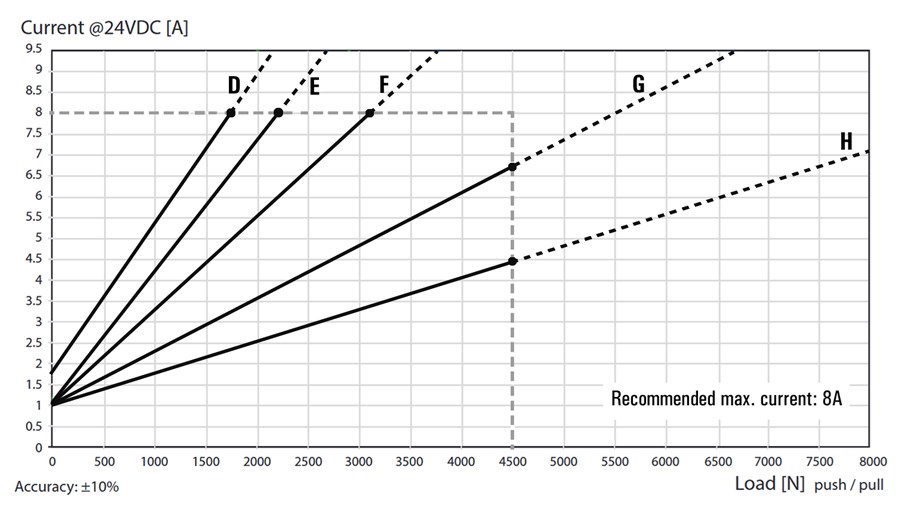

 VOIMA/VIRTA (24 VDC)

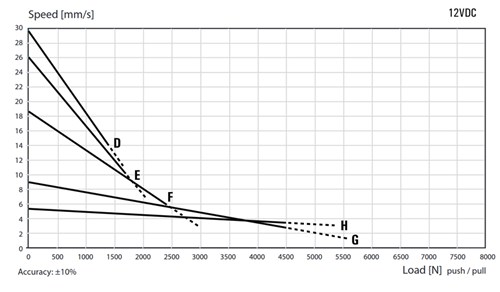

Nopeus voima 12 i50

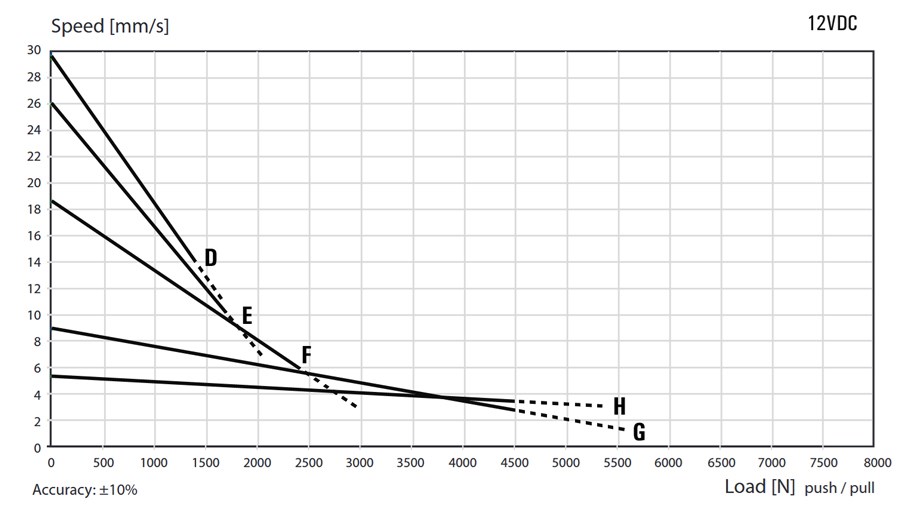

 NOPEUS/VOIMA (12VDC)

Voima virta 24 i50

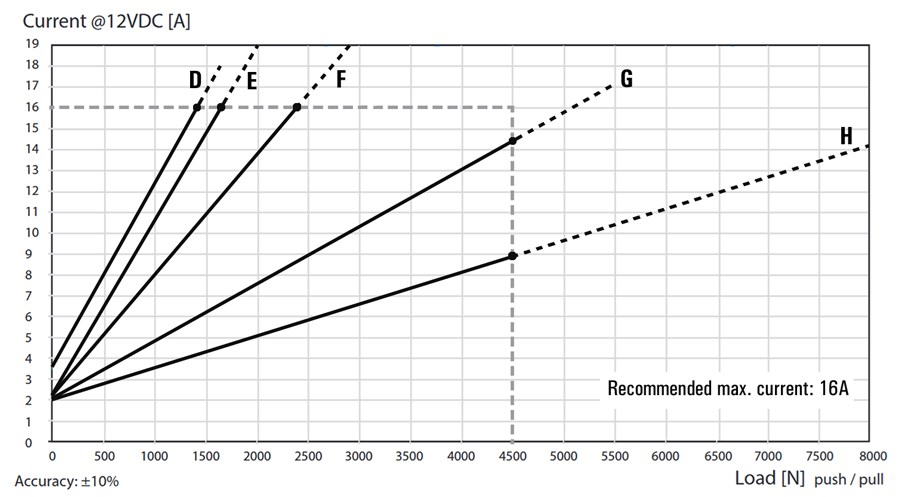

 VOIMA/VIRTA (12VDC)

Voima virta 12 i50

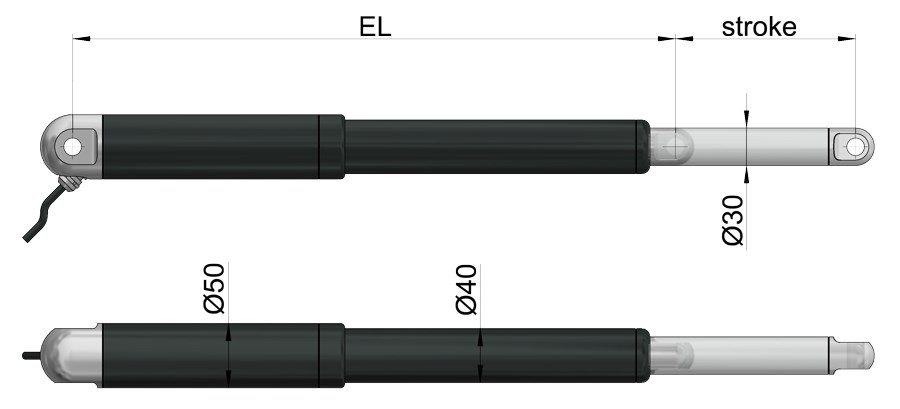

Mitat i50
  EL UL/EN60.601      Ankara ympäristö      Hätälasku/kiila
 Välityssuhde: C, D, E, F       Isku + 240*       +15 +14 +23/+6
 Välityssuhde: G, H Isku + 255* +15 +14 +23/+6


Aksiaalinen välys: +/- 0,5mm, yleinen pituustoleranssi +/- 1mm
* Iskun pituus >750mm: EL+100mm (tilauksesta)



KARAMOOTTOREIDEN PAINO:

 Iskun pituus [mm]      50       100      150       200       250       300      350      400      500      700
 Paino [kg] 2,1 2,3 2,6 2,8 3,1 3,3 3,6 3,8 4,3 4,6


Todellinen paino voi vaihdella mallin ja valitun vaihtoehdon mukaan.

KYTKENTÄOSAT "MOOTTORIN PUOLI":
SILMUKKA

Saranasilmä1 e50 i

Alumiini
Koodi: A2M
Suurin staattinen kuormitus: 16800N







LIITOSOSA "MÄNNÄNVARREN PUOLI":
SILMUKKA

Saranasilmä2 e50 i

Ruostumaton teräs (316)
Koodi: C2K
Suurin staattinen kuormitus: 16800N







EASYE-LINE- KARAMOOTTOREIDEN KIINNITYKSEEN SUOSITTELEMME SEURAAVIA KIINNIKKEITÄ:

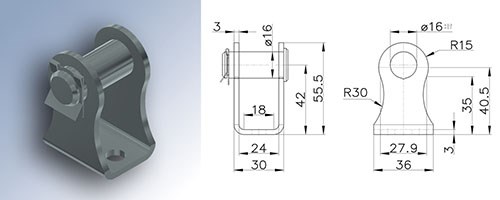

Eel900ba50 2ks

EEL900BA50-2KS

Männänvarren puoli
Max. kuorma: 4500N
Tilausnro: EEL900BA50-2KS

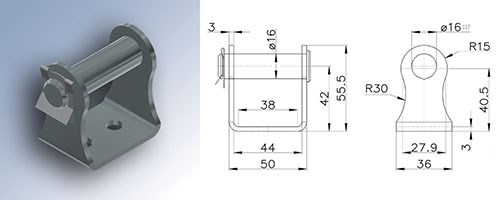

Eel900ba50 2ms

EEL900BA50-2MS

Moottorin puoli
Max. kuorma: 4500N
Tilausnro: EEL900BA50-2MS






SUOSITELTAVAT ASENNUSTAVAT:

  • Älä kiinnitä karamoottoreita putkiin
  • Pidä molemmat kannattimet aina asennettuina saman suuntaisesti
  • Kiinnikkeiden tulee liikkua joustavasti



Easye asennus



HUOMAA

  • Virransyöttö ilman ylivirtasuojaa voi aiheuttaa vakavia vaurioita karamoottorille mekaanisessa päätepysäytyksessä tai kun karamoottori ylikuormitetaan muulla tavalla.
  • Säteittäiset voimat voivat vaikuttaa haitallisesti suorituskykyyn tai johtaa karamoottorin vaurioitumiseen.
  • Pidä männän varsi puhtaana.
  • Pidemmät kaapelipituudet voivat aiheuttaa jännitehäviön, joka vaikuttaa aktuaattorin suorituskykyyn.
    Kaapelin enimmäispituus 12 VDC:llä 5 metriä.
  • "Ankarissa ympäristöissä" toimivien aktuaattoreiden pöly- ja vesitiiviys saattaa vaikuttaa niiden suorituskykyyn.
  • Kaikki tekniset tiedot koskevat 25 ºC:n lämpötilaa – alhainen lämpötila saattaa vaikuttaa suorituskykyyn.
  • Kuormituksesta ja sovelluksesta riippuen nimellinen ja todellinen iskunpituus voivat vaihdella.

EasyE-I:n asennus sekä Integrated Controllerin ohjelmointi.
