S2-3 on suunniteltu kahden easyE-line- karamoottorin ajamiseen rinnakkain. Synkronointi saavutetaan säätämällä karamoottorin nopeutta käytön aikana.
Jos säätö ei pysty kompensoimaan karamoottoreiden välistä epätasapainoa, karamoottorit pysähtyvät. Näin voidaan välttää mekaaninen rasitus ja rikkoutuminen. Lisäksi S2-3 sisältää virranrajoittimen ja tehoasteen lämpötilasuojan. S2-3:ssa on säädettävät käynnistys- ja pysäytysrampit sujuvan toiminnan takaamiseksi.
Perusohjaus tapahtuu Forward-, Backward- ja Stop-komennoilla joko jatkuvassa tilassa tai pulssitilassa.
Kalibrointisyöte on tarkoitettu järjestelmän ohjaamiseen alkuperäiseen asentoonsa. Tämä tehdään alhaisella nopeudella. Laaja valikoima parametreja voidaan muuttaa sopimaan erilaisiin vaatimuksiin ja sovelluksiin.
Parametrit asetetaan kätevällä S2-Prog-liitännällä tai kannettavalla tietokoneella Config-liittimeen.

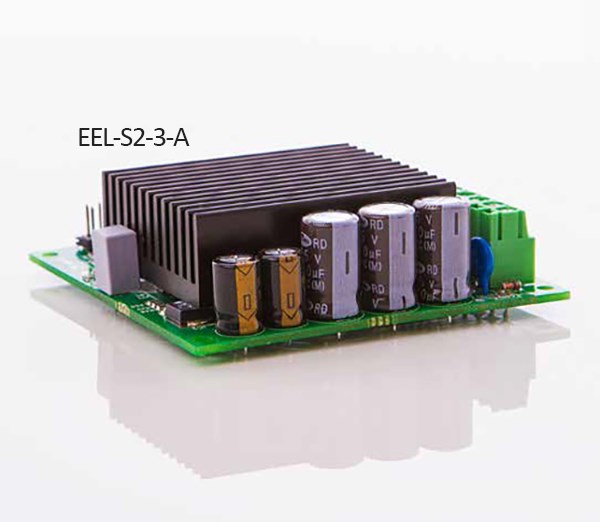

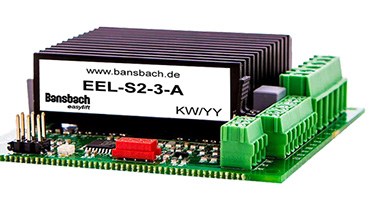

EEL-S2-3-A
73 x 78 x 25mm
(pituus x leveys x korkeus)
Kuva löytyy yläreunan kuvakarusellista

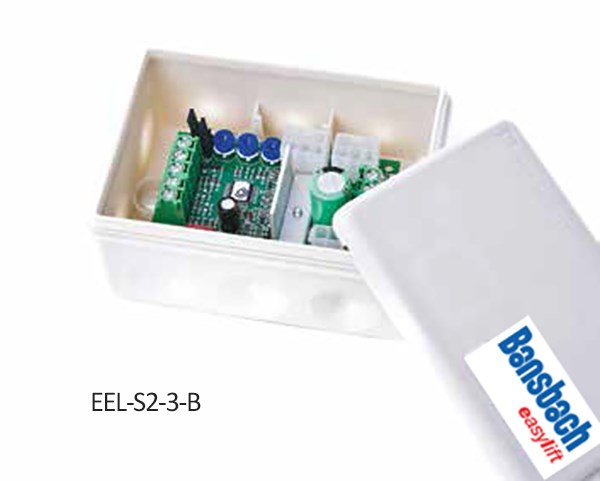

EEL-S2-3-B
(koteloitu)
102 x 73 x 47mm
(pituus x leveys x korkeus)
Kuva löytyy yläreunan kuvakarusellista

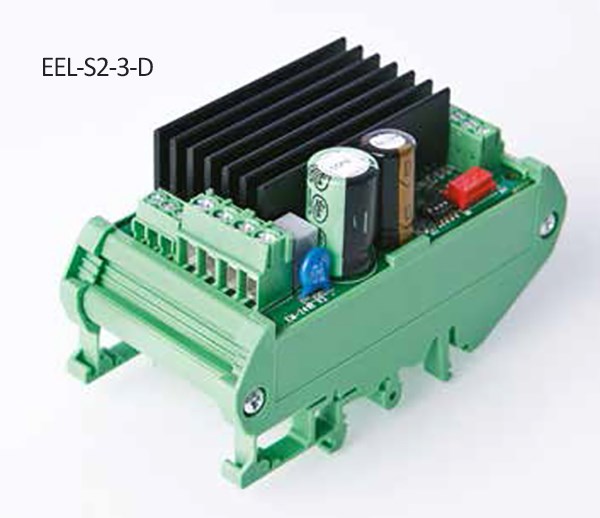

EEL-S2-3-D
(DIN-kiskoversio)
Kuva löytyy yläreunan kuvakarusellista

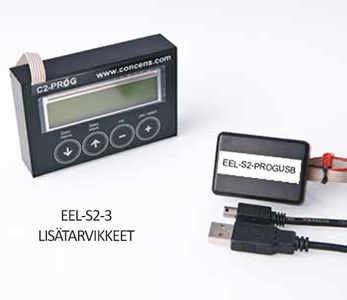

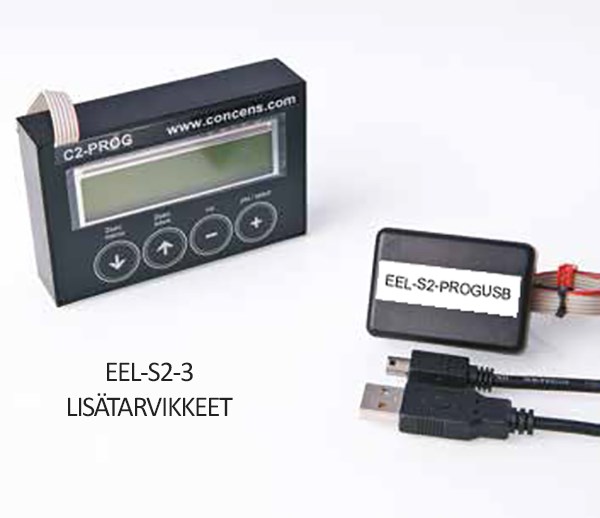

LISÄTARVIKKEET
- EEL-S2-PROGUSB ohjelmointikaapeli PC:lle
- Ohjelmointiyksikkö S2-PROG
- Kuva löytyy yläreunan kuvakarusellista
OMINAISUUDET:
- Synkronoitu rinnakkaisajo
- Virta- ja lämpötilasuoja
- Säädettävä ajonopeus
- Säädettävä käynnistys- ja pysäytysramppi
- Erilaiset ohjaustavat
- Laaja valikoima parametreja
- Helppo asetus sarjaliitännällä
- Hyvä asetusten toistettavuus
- Autobalance-ominaisuus
TEKNISET TIEDOT
- Syöttöjännite: 12/24VDC, suodatettu alle 20 % aaltoilu
- Lähtöjännite = syöttöjännite
- Lepotilavirta: 15mA
- Moottorin virta: 2x10A jatkuva. 2x20A, 25% tulli
- PWM-taajuus: 2kHz
- Virtaraja: 1-20A
- Lämpötilaraja: 120°C (tehoaste)
- Ramppiajat: 0-2 sek
- Pulssitulotaajuus: max. 1kHz
- Pulssitulot: ylös/alas 10kO (Hi/Lo; 4-30V/0-1V)
- Ohjaustulot: 0-1V=OFF; 4-30V=ON (impedanssi 10kO)
- Vikalähtö: Aktiivinen, vedä alas max.50mA
- Aux. Lähtöjännite: 5V/20mA
- Mitat: 78 x 73 x 25mm
- Käyttölämpötila-alue: -20° - 60°C
- Paino: 110g
- CE: Sähkömagneettinen yhteensopivuus, teollisuusympäristö
